標題：水壓爆破試驗機-耐水壓強度試驗機-水壓爆破

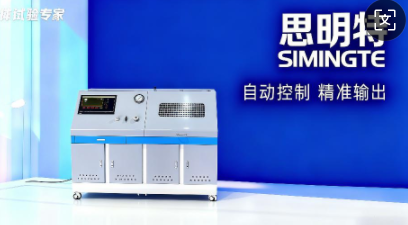

水壓爆破試驗機是一種用于測試管道、壓力容器、閥門、管件、軟管、消防器材等承壓元件在高壓液體（通常是水）作用下耐壓性能和爆破強度的專用設備。它廣泛應用于石油、化工、航空航天、汽車制造、消防、建筑及質檢等領域，是確保產品安全性和可靠性的重要檢測手段。
一、基本工作原理
水壓爆破試驗機通過液壓系統將水加壓至設定值或直至試樣破裂，實時監測并記錄壓力、時間、變形量等參數。其核心過程包括：
- 充液排氣：向試樣內部充滿水，并排出空氣，避免氣囊影響測試精度。
- 升壓保壓：按預設速率緩慢升壓至目標壓力，并可進行保壓測試（驗證密封性或強度）。
- 爆破測試：繼續升壓直至試樣發生破裂，記錄爆破壓力值。
- 數據采集與分析：通過傳感器和軟件系統自動記錄全過程壓力-時間曲線、爆破點等關鍵數據。
二、主要組成部分
- 液壓動力單元：包括高壓水泵（如柱塞泵）、電機、油箱/水箱、過濾器等，提供穩定高壓水源。
-
控制系統：
- PLC 或工控機控制
- 觸摸屏人機界面（HMI）
- 可編程壓力曲線設定
-
壓力測量系統：
- 高精度壓力傳感器（通常0.5級或更高）
- 數據采集模塊
-
安全防護裝置：
- 防爆測試箱（透明防爆觀察窗）
- 緊急停機按鈕
- 超壓自動卸荷閥
- 夾具與連接系統：適配不同管徑或接口類型的快速接頭和密封夾具。
三、關鍵技術參數（示例）
| 參數項 | 典型范圍 |
|---|---|
| 最大試驗壓力 | 0~100 MPa（常見有20 MPa、70 MPa、150 MPa等） |
| 壓力控制精度 | ±0.5% FS 或更高 |
| 升壓速率 | 可調（如0.1~5 MPa/s） |
| 介質 | 水、乳化液（部分機型支持） |
| 試樣尺寸 | DN6 ~ DN300（根據機型定制） |
| 控制方式 | 自動/手動，支持遠程監控 |
四、應用標準（參考）
- GB/T 13480（金屬管液壓試驗方法）
- ISO 11439（車用天然氣瓶）
- ASTM D1598 / D1599（塑料管材靜液壓強度）
- EN 13782（臨時結構水壓測試）
- API 5L（管線管規范）
五、選型建議
- 明確測試對象：管材、容器還是軟管？材質（金屬/塑料/復合材料）？
- 確定壓力范圍：需覆蓋產品工作壓力的1.5~4倍（依據標準）。
- 關注安全性：務必選擇帶多重安全保護（如機械限壓、電氣聯鎖）的設備。
- 自動化程度：是否需要自動生成報告、支持多通道并行測試？
