140Mpa高壓氣體密封性測試裝置（借鑒參數）
瀏覽：次 2024-09-11 10:02:22

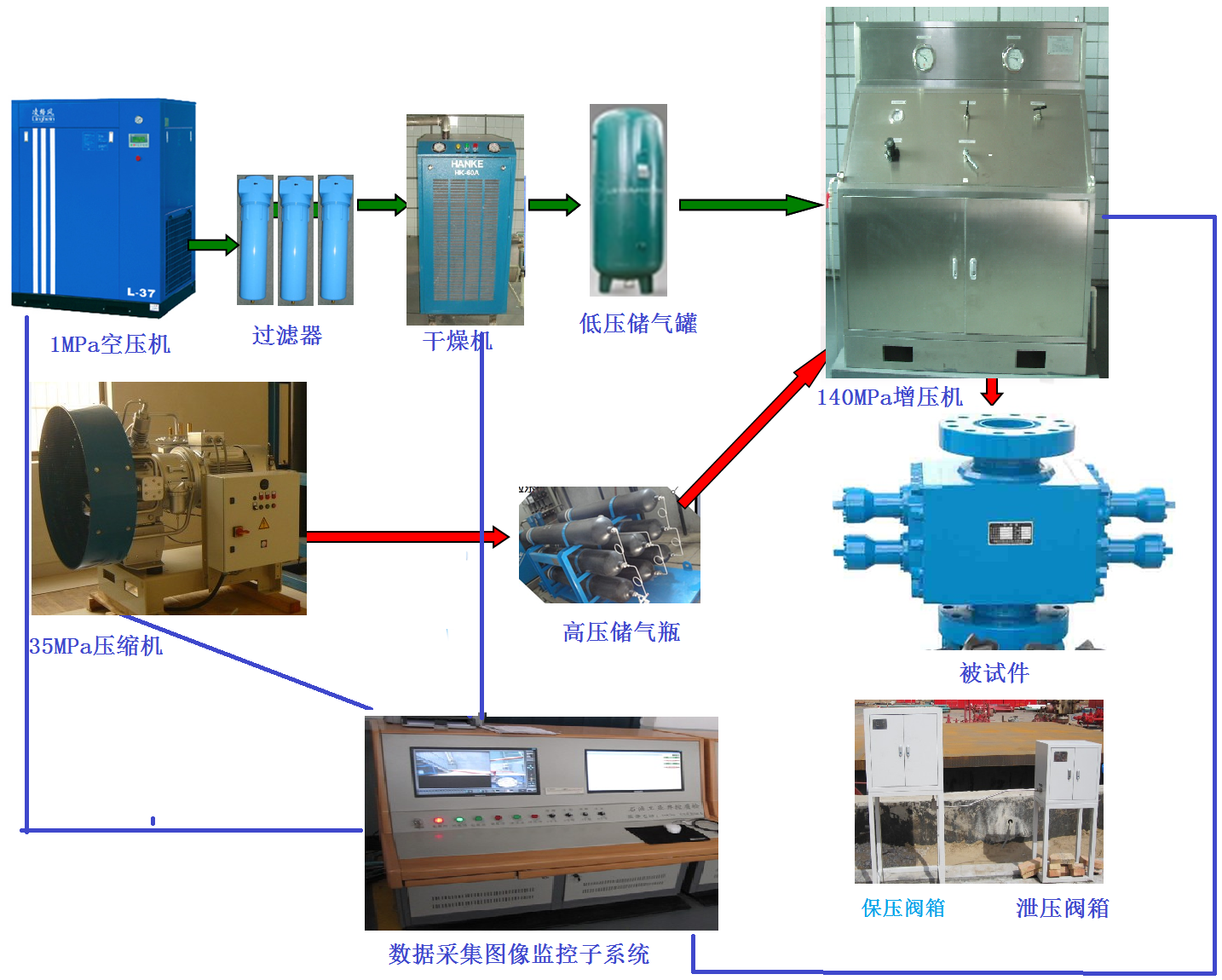

該系統由氣密封試驗子系統、數據采集圖像監控子系統兩部分組成。
（一） 氣密封試驗子系統
1. 技術參數
額定工作壓力
140MPa
試壓范圍
0-140MPa
標態流量
1m3/min
試驗介質
純凈的空氣
控制方式
手動
控制回路數
一路
壓力測試精度
±0.25% 級
驅動氣源
≤10bar, 最大耗氣量4.5m3/min
2. 系統原理
試驗過程，先將高壓壓縮機啟動，先將高壓儲氣罐充壓至35MPa，當試驗開始時，先打開充壓閥向被測試件中充氣，直至平衡壓力為35MPa左右，然后啟動增壓系統，向被測試件中充氣至所需試驗壓力70MPa。

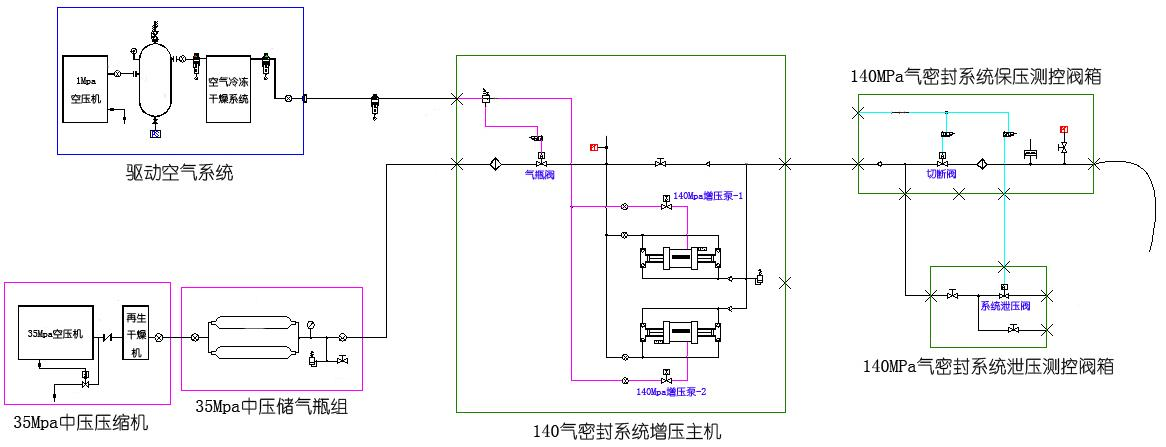

圖3：系統流程原理圖
3. 系統配置
低壓壓縮機系統
空壓機
冷干機
北京通平（三級過濾）
低壓儲氣罐
低壓管路及閥門
高壓壓縮機系統
壓縮機
空氣處理干燥系統
300L高壓蓄氣罐
中壓管路及閥門
增壓臺
氣動泵--美國
氣動三聯件-上海
氣控閥--美國
高壓壓力表—美國
高壓傳感器
高壓管--美國
控制閥箱
閥門及管件
1) 低壓壓縮機系統
本部分主要為整套試驗系統提供純凈的低壓氣源，用來給氣體增壓泵提供動力源并控制增壓泵的壓力和流量，以及用來控制所有高壓氣動截止閥的開關。
a、空壓機
功率：30KW
排量：4.4Nm3/min@1MPa
噪音：65±2
尺寸：1460×980×1410mm
b、冷干機
冷干機是根據冷凍除濕原理，將來自上游的飽和壓縮空氣冷卻到一定的露點濕度，凝析出大部分的液態水并夾帶塵和油，經氣液分離器分離后由自動裝置排出機外。因其運行可靠、操作簡單、維護方便而成為空氣凈化設備的首選機種。
處理風量
6.6m3/min
壓縮機功率
0.951KW
入口溫度
≤80°C
環境溫度
≤45°C
工作壓力
1.0Mpa
壓力露點
1.7°C—8°C
電源
220V/ 50HZ
制冷劑
R-22; R-134; R-407
由螺桿壓縮機、過濾器、冷干機、儲氣罐、低壓管路及閥門（壓力開關、單向閥、電磁閥、球閥等）等組成，滿足氣壓1.0MPa，排量不小于4.1Nm3/min，氣體凈化級別達到 四級標準。
