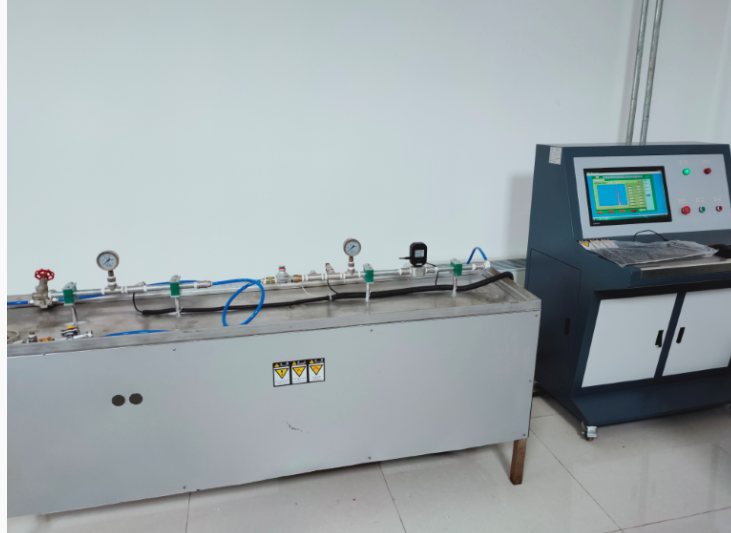

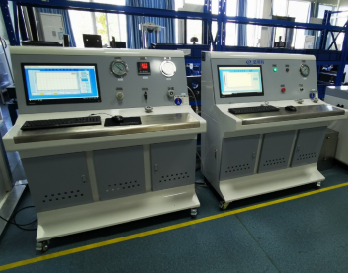

壓縮機性能測試系統-壓縮機壓力，溫度，流量性能測試裝置
瀏覽：次 2026-01-31 16:49:50
標題：壓縮機性能測試系統-壓縮機壓力，溫度，流量性能測試裝置
測試項目：
? 進口壓力，出口壓力測試
? 出口流量測試（標準容器，沖壓時間測試）
? 驅動電源
? 入口的溫度范圍測試
? 出口溫度范圍測試
一、壓縮氣體壓力檢測
檢測手段：采用高精度壓力傳感器（如壓電式、應變片式）+ 數顯儀表 / 數據采集卡。
核心邏輯：傳感器直接安裝在壓縮機出口管道或儲氣罐上，將壓力信號轉換為電信號（4-20mA 或 0-10V），經放大處理后實時顯示數值，精度可達 ±0.1% FS，適配 0-6MPa 及以上高壓場景。
二、介質溫度檢測
檢測手段：PT100 鉑電阻溫度傳感器（或 K 型熱電偶）+ 溫度巡檢儀。
核心邏輯：傳感器插接入壓縮機出口、利用鉑電阻的電阻值隨溫度線性變化的特性，將溫度信號轉換為電信號，測量范圍 室溫℃~150℃，精度 ±2℃，可實時捕捉出口動態變化。
三、流量測試檢測
直接測量法（體積計算法）
原理：在壓縮機入口管路上安裝經壓力計和標準容積的容器，通過計算機時間采集實現壓力、時間的流量計算轉化。
四、入口壓力的模擬檢測
原理：配有真空泵+儲氣罐 實現壓力的運行-0.048mpa，排量為200L/min，目的是實現穩定的進口壓力的模擬運行；配有壓力傳感器實施監控和運行！ 模擬高原5000米的真空運行；
三、技術參數
1）、
|
產品名稱 |
壓縮機性能測試系統 |
|
|
產品型號 |
SUPC_QYJ_6 |
|
|
基本原理 |
利用不同的傳感器完成對于壓縮機的不同項目測試數據的處理和采集以及輸出。 |
|
|
參數 |
試驗壓力 |
0~2MPa |
|
進口壓力 |
0~（-0.048mpa） |
|
|
壓力單位 |
Kpa |
|
|
壓力精度 |
0.5%fs |
|
|
溫度范圍 |
室溫~150℃ |
|
|
溫度顯示 |
0.1℃ |
|
|
溫度精度 |
1% |
|
|
環境溫度 |
室溫~150℃ |
|
|
壓力傳感器 |
試驗壓力采樣頻率1秒 |
|
|
試驗介質 |
壓縮空氣 |
|
|
壓力控制方式 |
計算機變頻控制電器控制 |
|
|
數據采集 |
電腦軟件 |
|
|
試樣數量 |
1路控制試驗壓力和試驗時間 |
|
|
泵電源 |
13V 40A |
|
|
流量 |
1個階段的流量范圍 |
|
|
使用條件 |
13V電源，功率3.5kw，三項五線制； |
|
|
參考尺寸 |
客戶樣件提供壓縮機組合 |
|
|
結構組成 |
電器控制，壓力控制系統，系統動力源，工件安裝裝置，手動控制，真空裝置 |
|
|
適用范圍 |
壓縮機性能測試 |
|
